Sfond tal-Industrija u Dikjarazzjoni tal-Problema
Bit-talbiet dejjem jiżdiedu għall-preċiżjoni tal-preżentazzjoni viżiva fil-produzzjoni virtwali tal-films u tat-televiżjoni (XR), studios professjonali, u prestazzjonijiet fuq skala kbira-, il-wirjiet LED gradwalment issostitwixxu skrins aħdar/blu tradizzjonali, u saru t-trasportatur ewlieni għall-isfondi tal-isparar virtwali. Il-vantaġġ tagħhom ta' "dak li tara huwa dak li tikseb" fil--ħin reali tal-kompożizzjoni inaqqas b'mod sinifikanti l-ispejjeż ta' wara-produzzjoni u jtejjeb l-effiċjenza tal-isparar.
Madankollu, meta tuża tagħmir fotografiku biex tispara skrins LED, ħafna drabi jidhru żewġ "difetti fatali" tipiċi: mudelli moiré u "mudelli ta 'skanjar". L-ewwel jimmanifesta bħala interferenza irregolari ta 'ripple tal-ilma, filwaqt li tal-aħħar tidher bħala strixxi suwed orizzontali, li jagħmlu ħsara direttament lill-kwalità tal-immaġni u saħansitra jagħmlu l-filmati inutilizzabbli. Dawn saru konġestjonijiet tekniċi ewlenin li jirrestrinġu l-adozzjoni mifruxa tal-isparar virtwali LED.
Kjarifika tal-kwistjoni ewlenija: Id-differenzi tekniċi bejn mudelli moiré u mudelli ta 'skannjar
Fil-prattika, it-tnejn huma faċilment konfużi, iżda huma fundamentalment differenti f'termini ta 'karatteristiċi viżwali, mekkaniżmi ta' formazzjoni, u mogħdijiet tas-soluzzjoni. Tqabbil dettaljat jidher fit-tabella hawn taħt:
|
Tqabbil Dimensjonijiet |
Mudell Moiré (mudell tat-tmewwiġ tal-ilma) |
Linji tal-iskannjar (strixxi suwed orizzontali) |
|
Karatteristiċi viżwali |
Ark/grilja irregolari-bħal diffużjoni, il-kulur ivarja skont l-angolu/parametri tal-isparar |
Strixxi suwed orizzontali fissi, l-ispazjar tal-istrixxi jvarja bir-rata ta 'aġġornament, mingħajr interferenza tal-kulur. |
|
Mekkaniżmu Essenzjali |

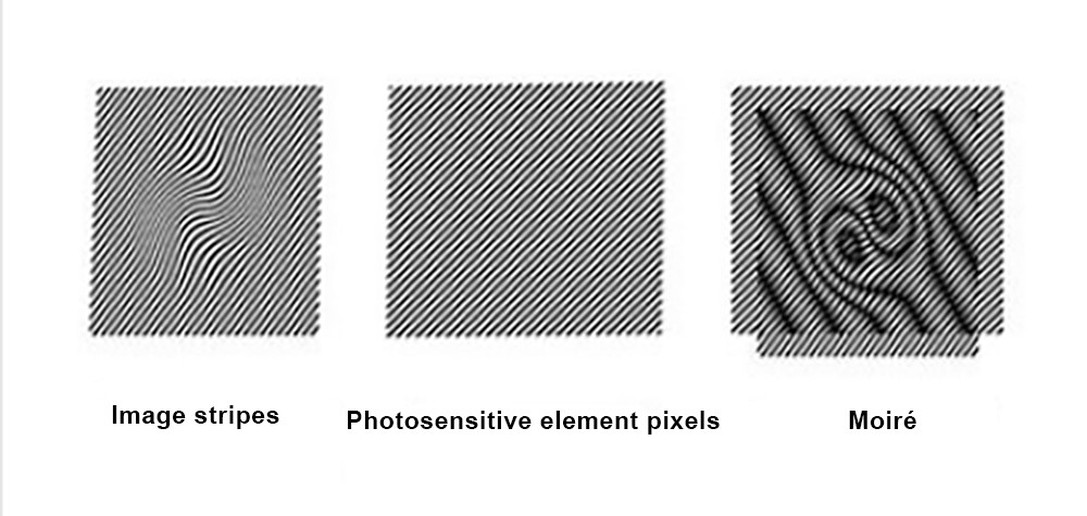

Fenomenu ta' interferenza bejn żewġ matriċi ta' pixels perjodiċi (pixels tal-iskrin LED vs pixels tas-sensorju tal-kamera) |
Devjazzjoni tas-sinkronizzazzjoni kkawżata minn nuqqas ta 'qbil bejn il-veloċità tax-shutter tal-kamera u l-frekwenza ta' skan progressiv tal-iskrin LED |
|
grillu tal-qalba |
1. Rata insuffiċjenti ta 'aġġornament tal-iskrin LED; 2. Taqbil ħażin bejn il-parametri tal-kamera (apertura, distanza tal-oġġett, tul fokali) u d-densità tal-pixel LED; 3. L-angolu bejn l-arrays tal-pixels taż-żewġ apparati huwa qrib 0 grad. |
1. Rata ta 'aġġornament ta' l-iskrin LED < 1000Hz (scan drive progressiv); 2. Il-kamera tuża shutter progressiv. |
|
Kunċetti Żbaljati tal-Industrija |
"Jista' jitfejjaq sempliċement billi jiġi aġġustat l-angolu tal-kamera" (Fir-realtà, tista 'biss ittaffi s-sintomi, mhux teliminahom). |
"Flickering huwa inviżibbli għall-għajn tal-bniedem, li jfisser li m'hemm l-ebda mudell ta 'skanjar" (il-frekwenza tal-kampjunar tax-shutter tal-kamera u l-frekwenza tal-iskannjar LED mhumiex sinkronizzati, għalhekk l-għajn ma tistax tipperċepixxiha, iżda l-kamera tista' taqbadha). |
Soluzzjonijiet Immirati: Mogħdija Teknoloġika minn "Ħelsien" għal "Kura"
Moiré Pattern Solution: Doppju-Ottimizzazzjoni tat-Tmiem, bl-Iskrin tad-Displej bħala l-Qofol
Naħa tat-Tagħmir tal-Isparar: Aġġustament tal-Parametru (Miżuri ta' Mitigazzjoni)
Prinċipju: Billi tbiddel ir-relazzjoni relattiva tal-ħakk bejn il-kamera u l-iskrin LED, is-sistema tfittex il-kombinazzjoni tal-parametri bl-iktar interferenza dgħajfa, primarjament billi tevita l-firxa tar-reżonanza taż-żewġ frekwenzi/angoli tal-firxa tal-pixels. Il-metodu tat-tħaddim speċifiku u l-loġika teknika huma kif ġej:
|
Aġġusta l-parametri |
Suġġerimenti operattivi |
Loġika Teknika |
|
Apertura |
Ipprijoritizza l-użu ta 'aperturi kbar (bħal F2.8-F4.0) u evita aperturi żgħar (F8.0 u aktar). |
Apertura kbira tirriżulta f'fond tal-kamp baxx, li tċajpra t-truf tal-pixels LED fuq is-sensor tal-kamera u tnaqqas l-interferenza perjodika; apertura żgħira tirriżulta f'fond fil-fond tal-kamp, immaġini ta 'pixel li jaqtgħu, u interferenza miżjuda. |
|
Distanza tal-Oġġetti |
Aġġusta d-distanza bejn il-kamera u l-iskrin LED (eż., żid minn 4m sa 6m) biex tevita distanza ta 'oġġett fiss. |
Bidliet fid-distanza tal-oġġett ibiddlu l-"pitch tal-pixel tal-immaġini" tal-pixels LED fuq is-sensor. Meta l-pitch ma jkunx multiplu sħiħ tal-pitch tal-pixel tas-sensor, l-interferenza tiddgħajjef. |
|
Tul Fokali |
Evita li tuża lentijiet tat-telephoto (bħal 105mm), u tipprijoritizza -angolu wiesa' għal tulijiet fokali standard (24mm-50mm). |
Lentijiet tat-telephoto jamplifikaw il-perjodiċità tal-firxa tal-pixel LED, u jaggravaw l-interferenza; Il-lentijiet b'angolu wiesa'-offru kamp viżiv usa', inaqqsu d-densità tal-pixels fl-immaġini u b'hekk iddgħajjef l-interferenza. |
|
Angolu tal-isparar |
Agħmel l-angolu bejn l-assi ottiku tal-kamera u l-grad 5 normali tal-iskrin LED -15-il grad (sparar mhux perpendikulari). |
Billi tbiddel l-angolu bejn iż-żewġ matriċi ta 'pixels, l-istat ta' "reżonanza parallela" jitkisser, u jnaqqas il-ġenerazzjoni ta 'truf ta' interferenza b'żoni li jalternaw dawl u skur. |
Limitazzjonijiet: Din is-soluzzjoni tista 'biss "ittaffi" mudelli moiré u timponi limitazzjonijiet multipli fuq l-isparar-bħall-inkapaċità ta' apertura kbira biex tissodisfa r-rekwiżiti tal-fond-tal--qasam (atturi ta' tagħrif miksub u skrins LED fl-isfond jeħtieġ li jinqabdu b'mod ċar), u r-relazzjoni mhux-perpendikulari tal-perspettiva virtwali tfixkel ix-xena. Għandu operabbiltà baxxa fl-isparar attwali u ma jistax jintuża bħala soluzzjoni radikali.
Skrin tad-displej: Innovazzjoni Teknoloġika (Soluzzjoni ta' Kawża Għolja)
Prinċipju: Li tibda mis-sors ta 'mudelli moiré (il-perjodiċità u r-rata ta' aġġornament tal-iskrin LED innifsu), li telimina s-"sors ta 'interferenza" billi żżid ir-rata ta' aġġornament u tottimizza l-istruttura tal-pixel hija l-industrija-soluzzjoni rikonoxxuta.
Ir-rekwiżiti tekniċi ewlenin huma kif ġej:
1. Rata ta' aġġornament ultra-għolja: Ir-rata ta' aġġornament tal-iskrin LED għandha tkun Akbar minn jew ugwali għal 7680Hz (terminu tal-industrija "rata ta' aġġornament tal-grad tal-isparar-"). Billi tiżdied il-frekwenza tal-ħruġ tas-sinjal tas-sewwieq IC, iċ-ċiklu mixgħul/mitfi tal-pixels LED isir ħafna aktar mgħaġġel miċ-ċiklu tal-kampjunar tal-kamera shutter, u ddgħajjef il-bażi għal interferenza perjodika.
2. Ottimizzazzjoni tad-densità tal-pixels: Teknoloġiji ta' ppakkjar ta'-densità għolja bħal MiniCOB (eż., pixel pitch P1.2 u inqas) jintużaw biex inaqqsu l-pitch tal-pixel LED, u jagħmlu l-"frekwenza perjodika" tal-firxa tal-pixels 'il bogħod mill-frekwenza tal-pixel tas-senser tal-kamera (eż. kamera ta' qafas sħiħ b'madwar 60 megapixels), u b'hekk tiġi evitata frekwenza ta' frekwenza ta' madwar 60 megapixels), livell.
3. Flicker-free drive: "PWM (Pulse Width Modulation) flicker-free technology" tintuża biex tissostitwixxi l-"duty cycle drive" tradizzjonali, li tiżgura output ta 'luminożità tal-pixel LED kontinwu u stabbli u tevita mudelli ta' moiré miżjuda minħabba varjazzjonijiet fil-luminożità.
Soluzzjoni tat-Tessura tal-Iskanjar: Iffoka fuq "Rata ta' Aġġornament + Sinkronizzazzjoni tax-Xatt"
L-essenza tal-linji tal-iskannjar hija "devjazzjoni ta 'sinkronizzazzjoni bejn shutter tal-kamera u skan progressiv LED". Is-soluzzjoni hija aktar diretta, tiffoka fuq "iżżid ir-rata ta 'aġġornament" u "ottimizzazzjoni tal-mekkaniżmu ta' sinkronizzazzjoni".
Soluzzjoni ewlenija: Żieda fir-Rata ta 'Aġġorna tal-Iskrin LED
1. Meta r-rata ta 'aġġornament ta' l-iskrin LED hija Akbar minn jew ugwali għal 1000Hz, il-"ħin tal-bidla tal-linja" ta 'skan progressiv jitqassar għal inqas minn 1ms. Il-veloċità tas-shutter progressiva tal-kamera (bħal 1/50s jew 1/60s komuni) ma tistax taqbad id-differenza tal-luminożità bejn il-linji, u l-linji tal-iskannijiet jisparixxu b'mod naturali.
2. Għall-kameras tal-grad tax-xandir-, huwa rakkomandat li r-rata ta 'aġġornament tal-iskrin LED tkun akbar minn jew ugwali għal 7680Hz, li tista' taqbel mal-modalità "shutter globali" tal-kamera, telimina kompletament il-linji tal-iskannjar u t-teptip..
Teknoloġija Awżiljarja: Shutter-Aġġorna Sinkronizzazzjoni
Xi sistemi ta' kontroll LED high-(bħal Bangteng) jappoġġjaw "input tas-sinjal tal-kamera shutter". Billi taġġusta l-frekwenza tal-iskannjar tal-iskrin LED f'ħin reali biex tissinkronizza mal-veloċità tax-shutter tal-kamera (bħall-issettjar tar-rata ta 'aġġornament tal-LED għal multiplu sħiħ ta' 500Hz meta l-veloċità tax-shutter hija 1/50s), il-mudelli tal-iskannjar jiġu evitati aktar. Dan huwa adattat għal xenarji ta' sparar virtwali dinamiċi għolja (bħal kamera veloċi zoom-in u zoom-out, u movimenti ta' attur-skala kbira).
