Il-kwalità tal-wiri tal-wirjiet LED dejjem kienet relatata mill-qrib maċ-ċippa tas-sewwieq kurrenti kostanti, li tindirizza kwistjonijiet bħal ghosting, crosshairs tal-pixel mejta, bidla fil-kulur ta 'skala griża baxxa, skan tal-ewwel skur, u akkoppjar ta' kuntrast għoli. Is-sewqan orizzontali, bħala rekwiżit ta 'skanjar sempliċi, tradizzjonalment irċieva inqas attenzjoni. Bl-iżvilupp ta 'displejs LED ta' żift iżgħar, qed jitqiegħdu talbiet ogħla fuq drives orizzontali, li jevolvu minn P-MOSFETs sempliċi għal bidla orizzontali għal sewwieqa orizzontali multi-aktar funzjonabbli integrati u b'saħħithom. Id-disinn u l-għażla ta 'sewwieqa orizzontali jiffaċċjaw ukoll sitt sfidi ewlenin: eliminazzjoni ta' ghosting, vultaġġ invers ta 'ċipep LED, kwistjonijiet ta' ċirkwit qasir-, crosshairs ta 'ċirkwit miftuħ-, valuri VF eċċessivament għoljin ta' ċipep LED, u akkoppjar ta 'kuntrast għoli.
Dell Ghost

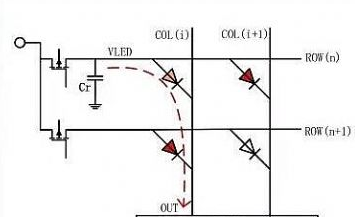

Meta taqleb bejn skrins tal-iskannjar, minħabba l-ħin meħtieġ għall-iswiċċijiet tat-transistor PMOS biex jinxtegħlu u jintfew, u biex il-ħlas tinħela fuq il-kapaċità parassitika Cr tal-linji tal-filliera, il-ħlas mhux skarikat tal-VLED mill-iskannjar tar-ringiela ta 'qabel għandu mogħdija konduttiva fil-mument li l-VLED u OUT tal-iskann tal-filliera li jmiss jinxtegħlu. Meta Row(n) tkun mixgħula, il-kapaċità parassitika Cr tar-ringiela hija ċċarġjata għall-potenzjal VCC. Meta taqleb għal Row(n+1), tiġi ffurmata differenza potenzjali bejn Cr u OUT, u l-ħlas jiġi skarikat permezz tal-LED, li jipproduċi dawl LED baxx.
Għalhekk, il-ħlas fuq il-kapaċitatur Cr jeħtieġ li jiġi skarikat bil-quddiem fil-ħin tal-waqfa tal-linja. Normalment, it-transistor tal-output orizzontali b'funzjoni ta 'blanking integrata juża ċirkwit ta' pull-down biex jarmi malajr il-ċarġ fuq il-capacitance parassitika Cr waqt il-bidla. Iktar ma jkun baxx il-potenzjal tal-ġibda-'l isfel, jiġifieri, il-vultaġġ tal-blanking VH, ikun issettjat, iktar ikun skarikat il-ħlas fuq il-kapaċità parassitika, u aħjar ikun l-effett tal-eliminazzjoni tal-ghosting ta 'fuq. Normalment, VH < VCC - 1V huwa biżżejjed biex jelimina l-ghosting ta' fuq.
LED vultaġġ invers
Il-vultaġġ ta 'żieda b'lura ta' ċipep LED jaffettwa b'mod sinifikanti l-ħajja tagħhom, u difetti tal-pixels ikkawżati minn vultaġġ invers dejjem kienu ta 'tħassib kbir għall-wirjiet LED, speċjalment dawk b'displejs żgħar -pitch.
Meta l-kanal tal-output huwa mitfi, il-kurrent ta 'l-inductance parassita's freewheeling kontinwament jiċċarġja l-kapaċità parassitika fil-kanal, u joħloq spike ta' vultaġġ għoli. Din is-spike, flimkien mat-transistor tal-ħruġ orizzontali (HIP), tifforma vultaġġ invers madwar iċ-ċippa LED. Għalhekk, il-vultaġġ tal-blanking tal-HIP jaffettwa wkoll il-vultaġġ invers taċ-ċippa LED. B'vultaġġ fiss fil-kanal tal-ħruġ tal-kurrent kostanti, vultaġġ ogħla ta 'blanking HIP jirriżulta f'vultaġġ invers aktar baxx għaċ-ċippa LED. Filwaqt li ċ-ċipep LED tipikament għandhom vultaġġ nominali invers ta '5V, l-ittestjar tal-manifattur wera li vultaġġ invers taħt 1.4V jista' jnaqqas b'mod sinifikanti d-difetti tal-pixel ikkawżati minn vultaġġ invers. Għalhekk, il-vultaġġ tal-blanking m'għandux ikun baxx wisq biex jindirizza kwistjonijiet ta 'vultaġġ invers ta' ċippa LED, ġeneralment mhux inqas minn VCC-2V.
Ċirkwit qasir-caterpillar
Meta LED ikun ċirkwit qasir-, se tidher ringiela ta 'LEDs mixgħula kontinwament, magħrufa komunement bħala caterpillar ta' ċirkwit-short. Meta l-LED tan-nofs ikun ċirkwit qasir-, l-LEDs fl-istess ringiela se jiffurmaw mogħdija kif muri fid-dijagramma hawn taħt meta tiskennja dik ir-ringiela. Jekk id-differenza fil-vultaġġ bejn il-VLED u l-punt A hija akbar mill-valur tal-illuminazzjoni tal-LED, se tiġi ffurmata ringiela ta 'caterpillars mixgħula b'mod kostanti.
L-akbar differenza bejn caterpillar ta' ċirkwit-short u cross ta' ċirkwit-miftuħ hija li caterpillar ta' ċirkwit-short se jidher sakemm l-iskrin ikun fil-mod ta' skannjar, irrispettivament minn jekk iż-żibeġ tal-LED humiex qed juru immaġini, filwaqt li caterpillar ta'-ċirkwit miftuħ juri biss il-problema taċ-ċirkwit miftuħ {{5}{4}? xoffa LED hija mixgħula. Dan normalment jiġi solvut billi jiżdied il-vultaġġ tal-blanking tat-transistor tal-ħruġ orizzontali sabiex id-differenza fil-vultaġġ tkun inqas mill-vultaġġ 'il quddiem tal-LED VF, jiġifieri, VLED - VH < VF. Tipikament, il-vultaġġ 'il quddiem VF għal żibeġ LED aħmar huwa 1.6 ~ 2.4V, u għal żibeġ LED aħdar u blu huwa 2.4 ~ 3.4V. L-ittestjar wera li xoffa LED aħmar tista 'tixgħel b'1.4V; għalhekk, billi tieħu xoffa LED aħmar bħala eżempju, meta VH > VCC - 1.4V, il-problema tal-caterpillar taċ-ċirkwit qasir-tiġi solvuta kompletament. Meta VCC - 2V < VH < VCC - 1.4V, LED aħmar wieħed biss taħt il-punt ta' ċirkwit- qasir ikun mixgħul dgħajjef.
Salib tal-Ftuħ
Meta LED ċirkwit miftuħ-jidher fuq l-iskrin tal-iskannjar u dak il-punt ikun imdawwal, il-vultaġġ tal-kanal OUT1 jinġibed 'l isfel għal taħt 0.5V. Jekk il-vultaġġ tal-blanking VH tal-potenzjal tal-filliera tal-iskannjar huwa 3.5V, se tiġi ffurmata mogħdija konduttiva għal dik ir-ringiela ta 'LEDs, u toħloq effett ta' "caterpillar" ta 'ċirkwit miftuħ-.
Meta LED ikun miftuħ-ċirkwit, il-vultaġġ tal-kanal OUT1 jinġibed 'l isfel għal taħt 0.5V jew saħansitra 0V. Dan jaffettwa l-kapaċità parassitika tal-kolonna Cr permezz ta 'capacitances parassitiċi C1 u C2. Meta l-potenzjal ta 'Cr jinġibed baxx, l-LEDs fl-istess ringiela bħall-LED b'ċirkwit miftuħ -se jitbaxxew.
It-tnaqqis tal-vultaġġ tal-blanking tat-transistor tal-ħruġ orizzontali (transistor tal-ħruġ) jista 'jsolvi b'mod effettiv il-problema ta' ċirkwit miftuħ -cross cross, jiġifieri, il-vultaġġ tal-blanking VH < 1.4V. Xi transistors tal-ħruġ fl-industrija jużaw ukoll vultaġġi ta 'blanking aġġustabbli biex ibaxxu l-vultaġġ tal-blanking taħt 1.4V biex isolvu l--circuit cross problema miftuħ, iżda dan iżid il-vultaġġ invers tal-LED, jaċċellera ħsara LED, u jikkawża short circuits.
Il-valur VF tal-LED huwa għoli wisq.
Il-kwistjoni tal-kolonni li jibqgħu mixgħula b'mod kostanti minħabba valuri VF eċċessivament għoljin fl-LEDs hija problema oħra li tolqot lill-utenti. Tipikament, il-vultaġġ nominali 'l quddiem VF ta' LED aħdar huwa 2.4 ~ 3.4V. Normalment, differenza fil-vultaġġ ta '1.8V bejn l-anodu u l-katodu tal-LED aħdar hija biżżejjed biex tixgħelha. Madankollu, vultaġġ ta 'blanking VH eċċessivament għoli tat-transistor tal-ħruġ orizzontali jikkawża li l-kolonna tibqa' mixgħula kontinwament.
Meta tieħu LED b'vultaġġ 'il quddiem VF1=3.4V bħala kolonna, meta l-iskannjar jilħaq l-LED li jmiss, VOUT u VLED1 jixegħlu simultanjament. Il-vultaġġ terminali tal-kanal huwa: VOUT=VLED1 - VF1. Il-vultaġġi fuq l-LEDs l-oħra f'dik il-kolonna huma: VΔ=VH - VOUT=VH - VLED1 + VF1. Jekk VΔ > 1.8V, jista 'jikkawża li l-kolonna tibqa' mixgħula kontinwament, jiġifieri, VH - VLED1 + VF1 > 1.8V, fejn VLED=VCC (jinjora l-waqgħa tal-vultaġġ tat-transistor tal-ħruġ orizzontali). Għalhekk, VH > VCC - 1.6V ma jwassalx biex issolvi l-problema tal-kolonni li jibqgħu mixgħula kontinwament minħabba valuri VF eċċessivament għoljin fl-LEDs.
Akkoppjar ta 'kuntrast għoli
L-akkoppjar b'kuntrast għoli jirreferi għall-fenomenu fejn immaġni qawwija hija superimposta fuq sfond ta'-luminożità baxxa, li tikkawża bidla fil-kulur u skura fiż-żona fejn l-immaġni ta'-luminożità u luminożità-baxxa huma paralleli, kif muri bil-linja bit-tikek fl-immaġini t'hawn fuq, li tirrappreżenta l-immaġni brillanti sovrapposta. Dan l-akkoppjar ta 'kuntrast għoli huwa kkawżat minn interferenza bejn il-kanali tal-kolonna permezz tat-transisters tal-ħruġ orizzontali. Jista 'jiġi mtaffi sa ċertu punt billi jiġi ddisinjat vultaġġ ta' kklampjar, li jinżamm f'ċertu livell wara l-iskarigu, u b'hekk jitnaqqas il-vultaġġ tal-blanking tat-transistor tal-output orizzontali. Madankollu, dan il-metodu tad-disinn jintroduċi problemi bħal-skura tal-kolonna ta' ċirkwit qasir, żoni-griżi baxxi li jidhru ħamrani, u valuri VF eċċessivament għoljin għall-LEDs. It-titjib tal-akkoppjar ta 'kuntrast għoli mill-perspettiva tas-sewqan orizzontali jista' jinkiseb billi titbaxxa l-vultaġġ tal-blanking, iżda dan jirriżulta f'vultaġġ b'lura eċċessivament għoli għall-LEDs u l-problema ta 'ċirkwit qasir -"caterpillar".
Għażla tal-vultaġġ tal-blanking tal-output orizzontali
Fil-qosor, l-għażla tal-vultaġġ tal-blanking għat-transistor tal-ħruġ orizzontali (HIP) tiffaċċja sfidi relatati mas-sitt kwistjonijiet imsemmija hawn fuq, kull waħda bid-diffikultajiet speċifiċi tagħha stess. Il-vultaġġ tal-blanking ma jistax ikun għoli wisq jew baxx wisq. Tipikament, il-crosshair taċ-ċirkwit miftuħ-jiġi mneħħi permezz ta 'sejbien ta' drajv ta 'kurrent kostanti, peress li vultaġġ ta' blanking eċċessivament baxx inaqqas l-affidabbiltà fit-tul-tal-LED. It-tabella hawn taħt tiġbor fil-qosor il-firxa xierqa tal-vultaġġ tal-blanking taħt kundizzjonijiet varji.
Għalhekk, meta wieħed iqis diversi kwistjonijiet ta 'applikazzjoni, vultaġġ ta' blanking ta '3V ~ 3.4V (VCC=5V) huwa għażla raġonevoli. Dan jista 'jissodisfa r-rekwiżiti tad-disinn ta' diversi moduli ta 'skanjar u b'hekk isolvi b'mod raġonevoli problemi multipli ta' applikazzjoni.
